044-299-9532製品詳細
  |
SOR-G+D2
|
特徴
｛耐荷重｝
DW:DH=1:2 想定で
3枚吊 100kg
｛付属品｝
M6×20_SUS丸皿ビス_6本
M6×35_SUS丸皿ビス_2本
ＳＯＲ－Ｇ(せり上がりヒンジ・グラビティヒンジ)と
ＳＯＲーＤ ２枚の計３枚セットで使用するヒンジ(丁番)です。
軸が多条ネジとなっており、90°開時に約6㎜せりあがります。
高性能扉の下枠の段差をなくしたい場合に適しています。
扉の自重でスムーズに閉扉します。
扉の高さ調整機能も付いています。
資料ダウンロード

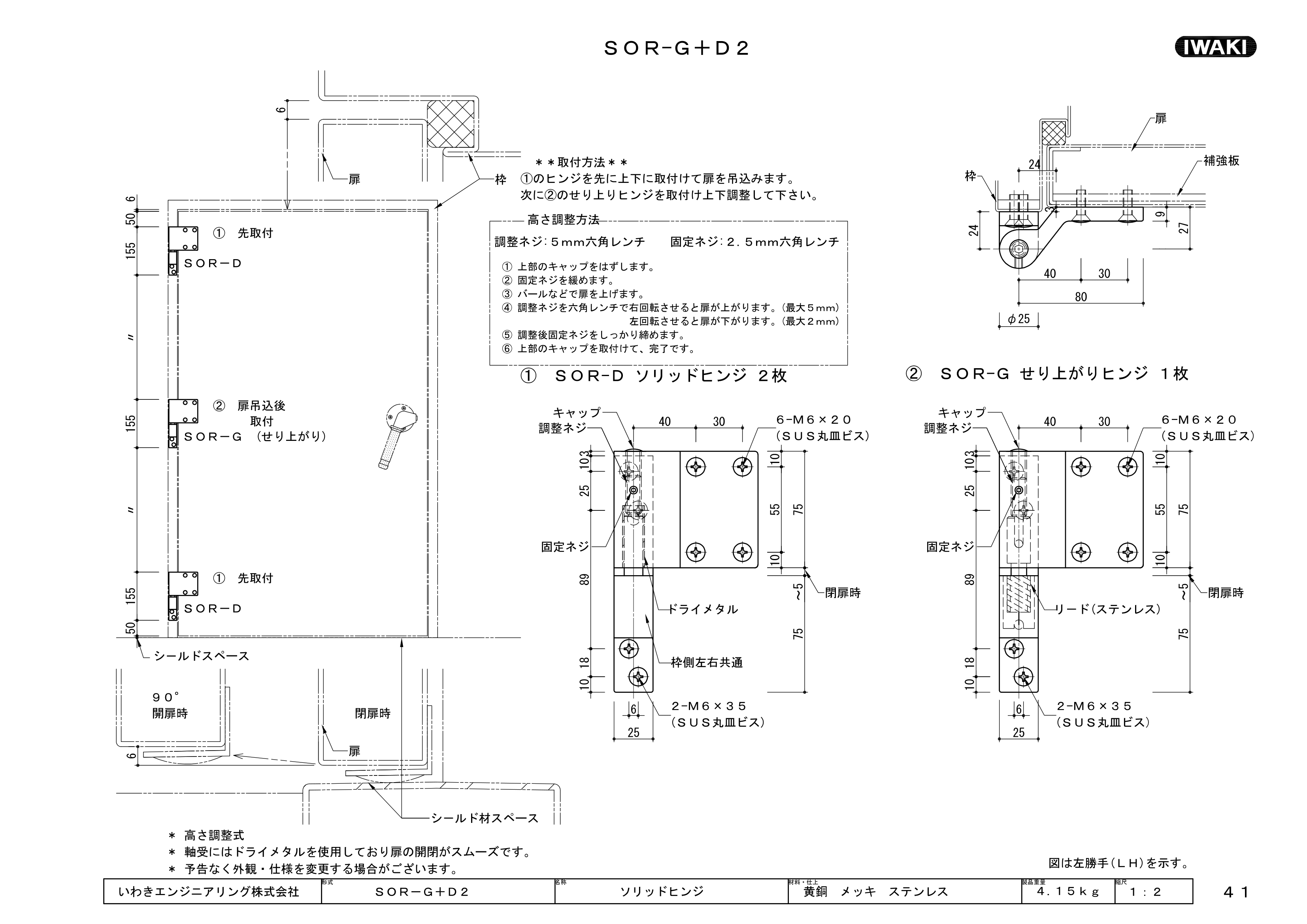

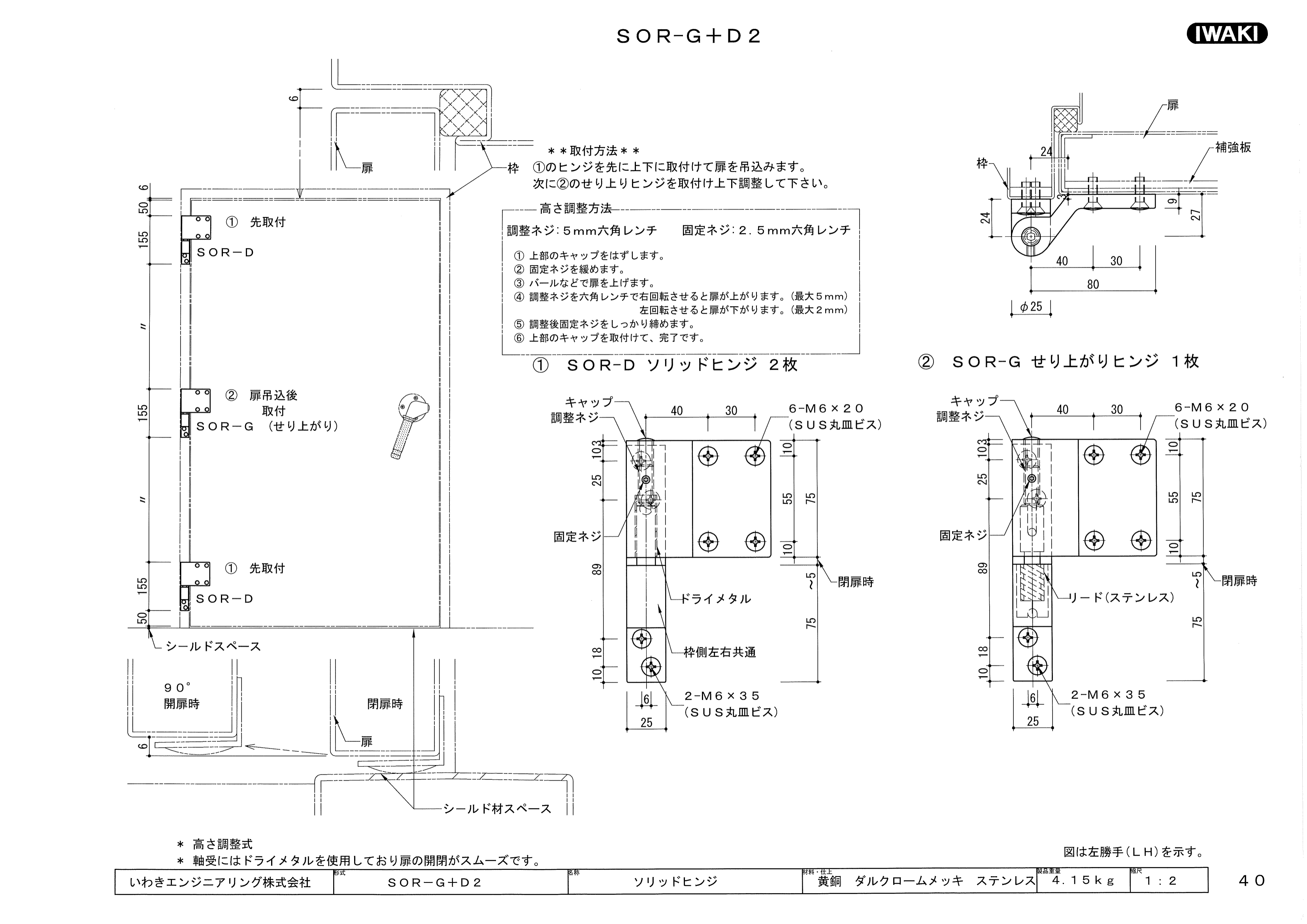

図面
画像をクリックしますと全画面表示します。

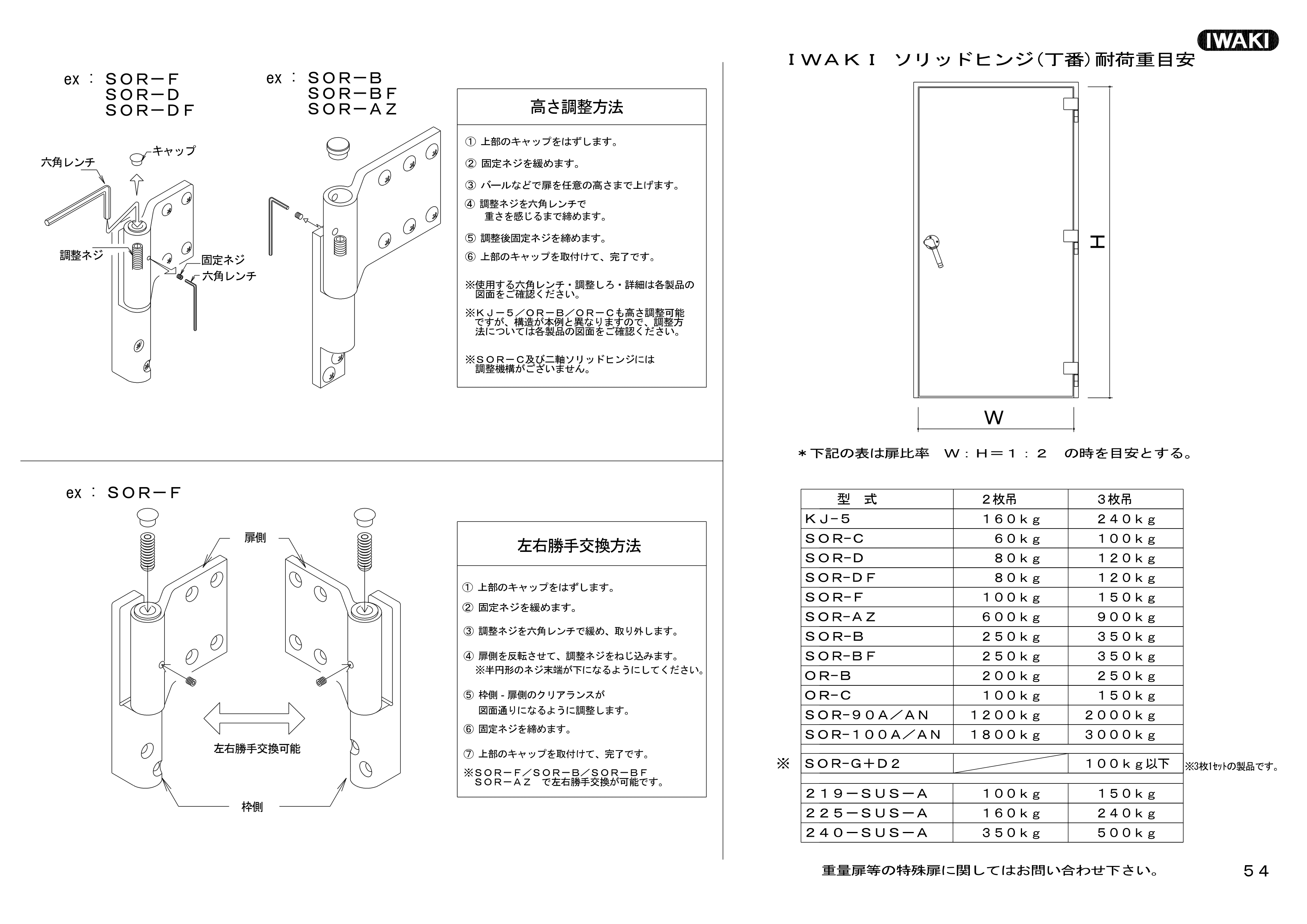

対荷重目安表
画像をクリックしますと全画面表示します。
